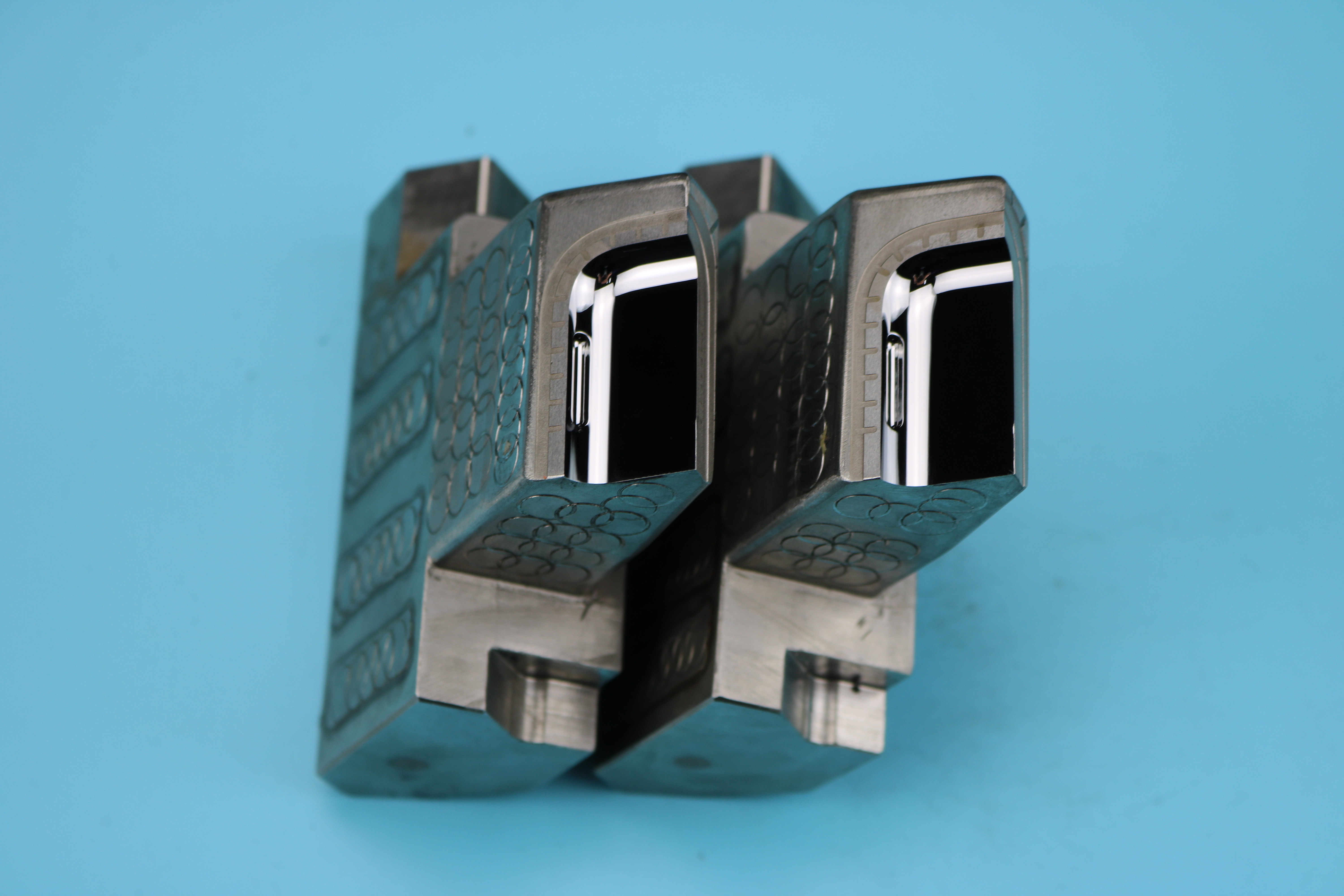

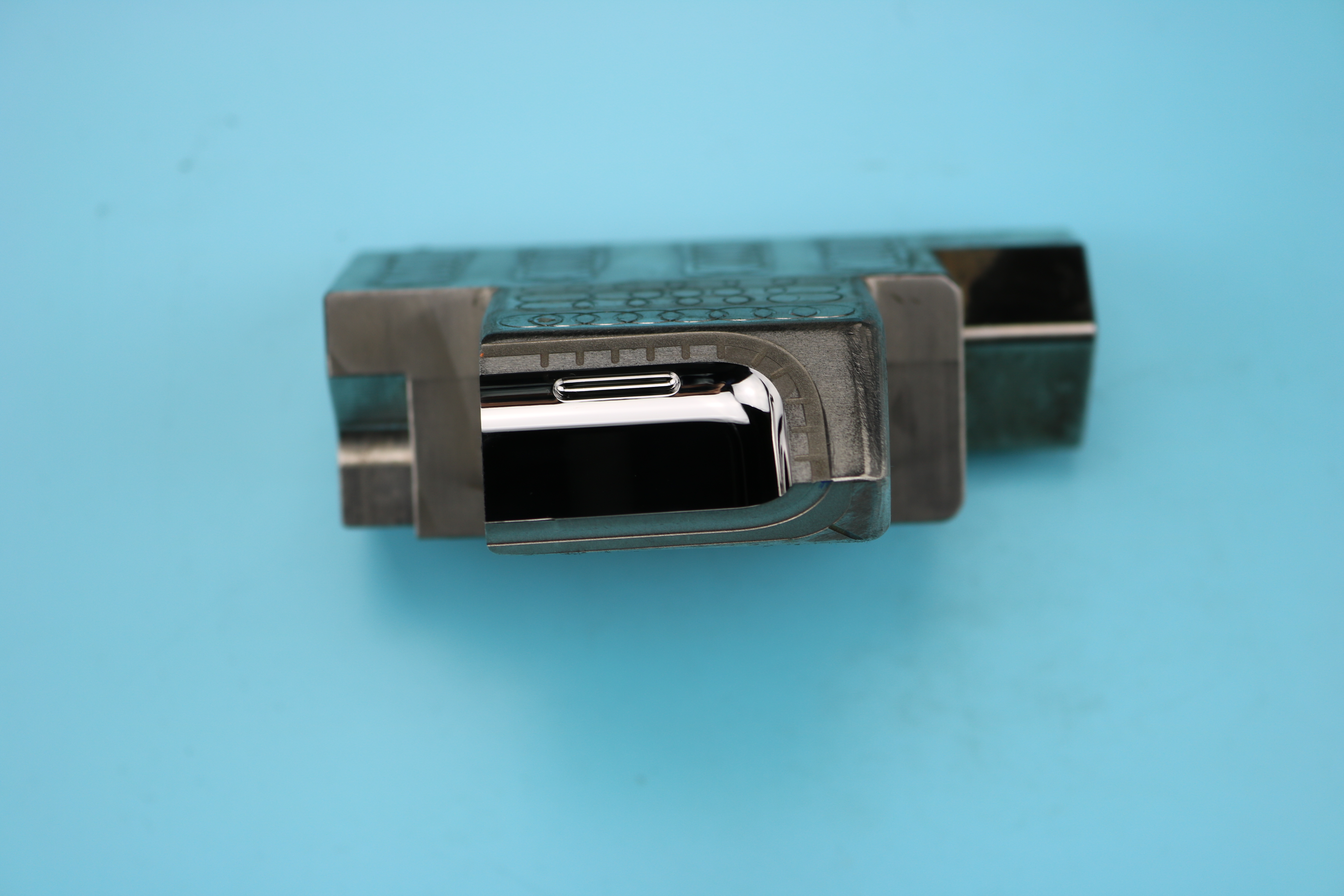

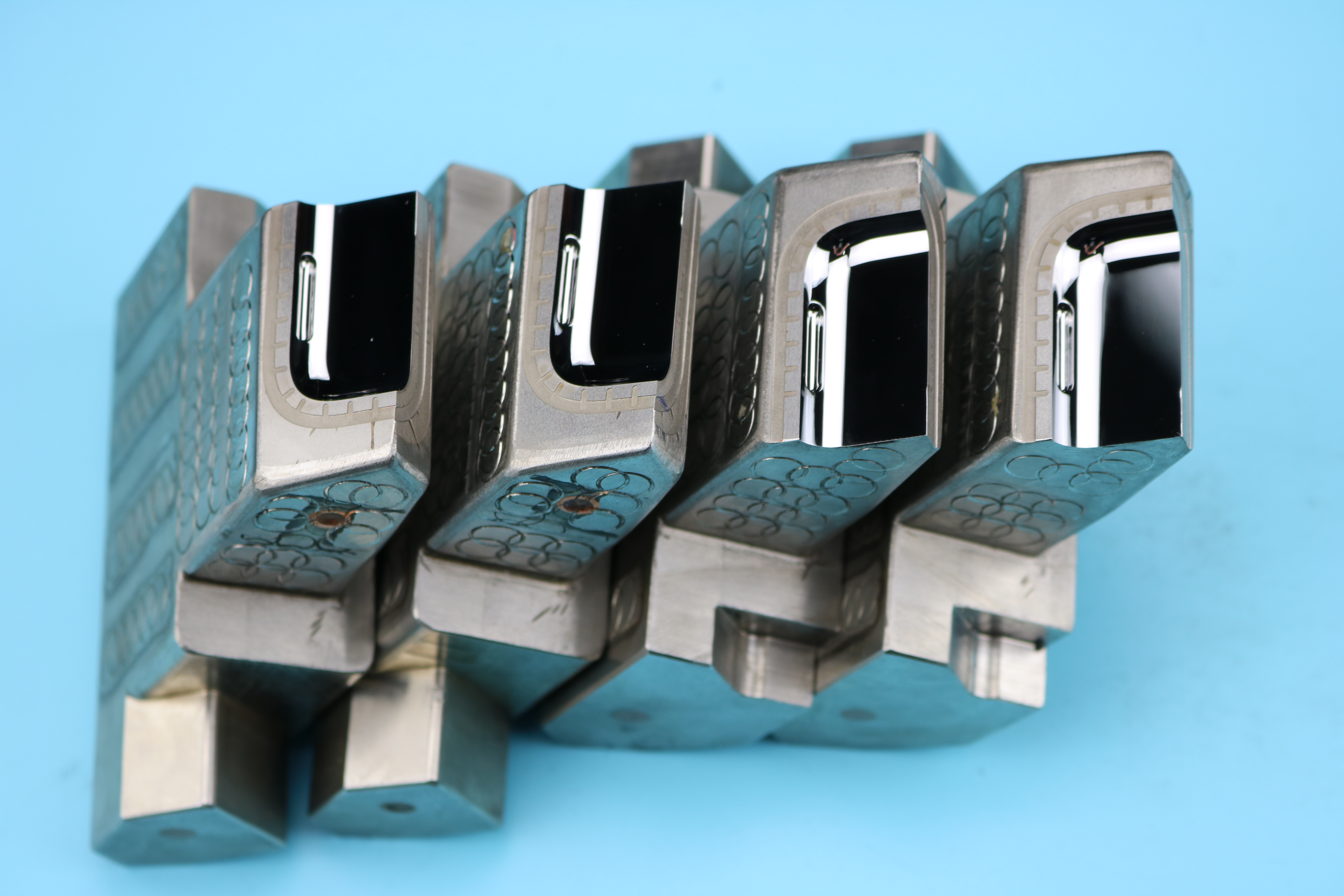

由于現(xiàn)在的模具鏡面拋光技術(shù)主要還是靠人工完成，所以模具鏡面拋光技術(shù)目前還是影響拋光質(zhì)量的主要原因。除此之外，還與模具材料、拋光前的表面狀況、熱處理工藝等有關(guān)。優(yōu)質(zhì)的鋼材是獲得良好拋光質(zhì)量的前提條件，如果鋼材表面硬度不均或特性上有差異，往往會產(chǎn)生拋光困難。鋼材中的各種夾雜物和氣孔都不利于拋光。

不同硬度對模具鏡面拋光工藝的影響，硬度增高使研磨的困難增大，但拋光后的粗糙度減小。由于硬度的增高，要達到較低的粗糙度所需的拋光時間相應增長。同時硬度增高，拋光過度的可能性相應減少。

鋼材在切削機械加工的破碎過程中，表層會因熱量、內(nèi)應力或其他因素而損壞，切削參數(shù)不當會影響模具鏡面拋光效果。電火花加工后的表面比普通機械加工或熱處理后的表面更難研磨，因此電火花加工結(jié)束前應采用精規(guī)準電火花修整，否則表面會形成硬化薄層。

如果電火花精修規(guī)準選擇不當，熱影響層的深度最大可達0.4mm。硬化薄層的硬度比基體硬度高，必須去除。因此最好增加一道粗磨加工，徹底清除損壞表面層，構(gòu)成一片平均粗糙的金屬面，為模具鏡面拋光提供一個良好基礎(chǔ).
